پیگتیل و پچکورد فیبر نوری
امروزه در صنعت مخابرات و شبکه، از پچکوردهای فیبر نوری به طور گسترده برای اتصال بین تجهیزات و زیرساختهای نوری استفاده میشود. پیگتیل و پچکورد هر دو از اجزای کلیدی در شبکههای فیبر نوری هستند که وظیفه انتقال سیگنال نوری بین تجهیزات را بر عهده دارند.
تفاوت اصلی این دو در نوع کانکتور است؛ پچکورد در هر دو سر دارای کانکتور میباشد، در حالی که پیگتیل فقط در یک سر دارای کانکتور است و سر دیگر آن به فیبر داخل پچپنل یا تجهیزات دیگر جوش داده میشود. این محصولات در انواع Simplex و Duplex و با کانکتورهای مختلفی مانند SC، LC، FC، ST، DIN و E2000 تولید میشوند.
کاربردهای پچکورد فیبر نوری
- سیستمهای مخابراتی
- سیستمهای CATV
- شبکههای دیتا سنتر
- ارتباطات از راه دور
- صنایع نظامی و امنیتی
استانداردها
- مطابق با IEC-61754-20
- مطابق با RoHS
محصولات
نمونه محصولات پیگتیل و پچکورد فیبر نوری

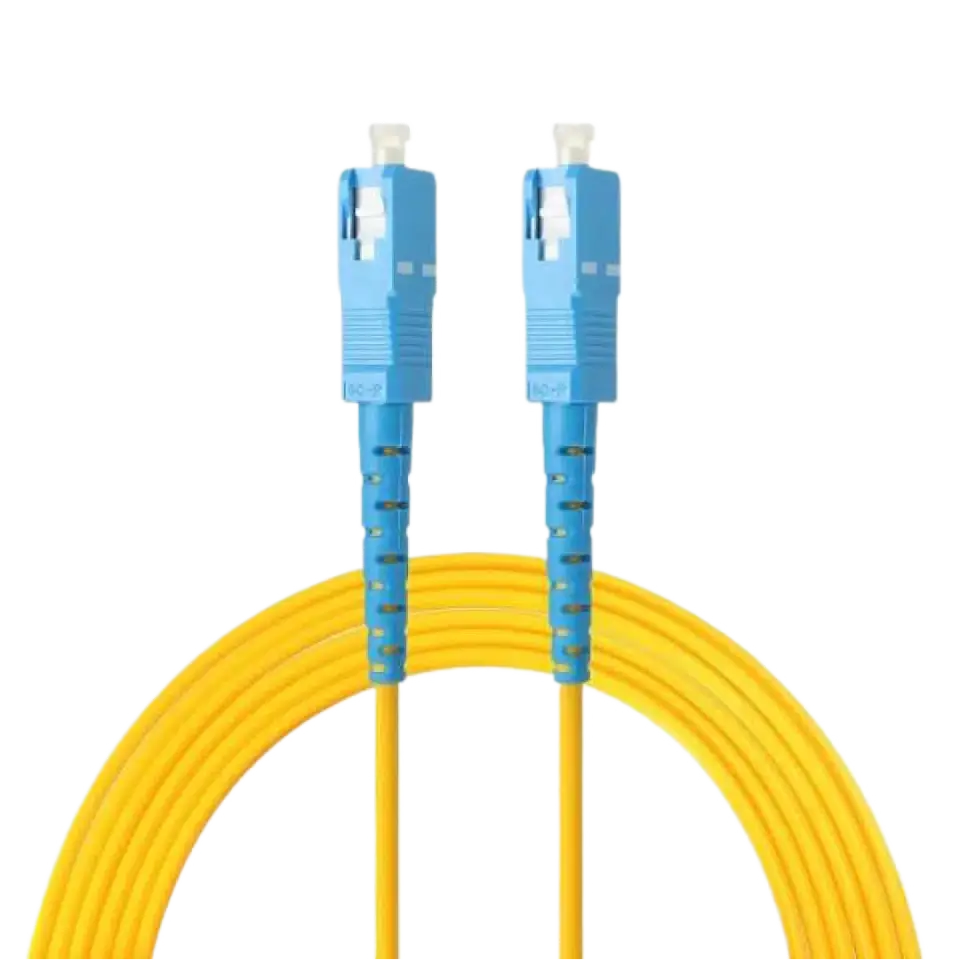

پچکورد فیبر نوری Single Mode G652D
نوع کابل: OS2-LSZH
نوع کانکتور: SC/LC/FC/ST
قطر کابل: ۰.9mm / 2mm / 3mm
برند فیبر: Sumitomo
تضعیف سیگنال: کمتر از ۰.3dB
استانداردها: IEC-61754-20 ، RoHS
پچکورد فیبر نوری Multimode OM3
نوع کابل: OM3-LSZH
نوع کانکتور: SC/LC/FC
قطر کابل: 2mm / 3mm
برند فیبر: Corning
کاربرد: شبکههای LAN و دیتا سنتر
پیگتیل فیبر نوری Single Mode G657A1
نوع کابل: OS2-LSZH
نوع کانکتور: LC/SC/FC
قطر کابل: ۰.9mm / 2mm
برند فیبر: Sumitomo
ویژگی: انعطافپذیری بالا، مناسب برای نصب در فضاهای محدود
پیگتیل فیبر نوری Multimode OM4
نوع کابل: OM4-LSZH
نوع کانکتور: LC/SC
برند فیبر: Corning
تضعیف سیگنال: کمتر از ۰.3dB
مناسب برای شبکههای پرسرعت

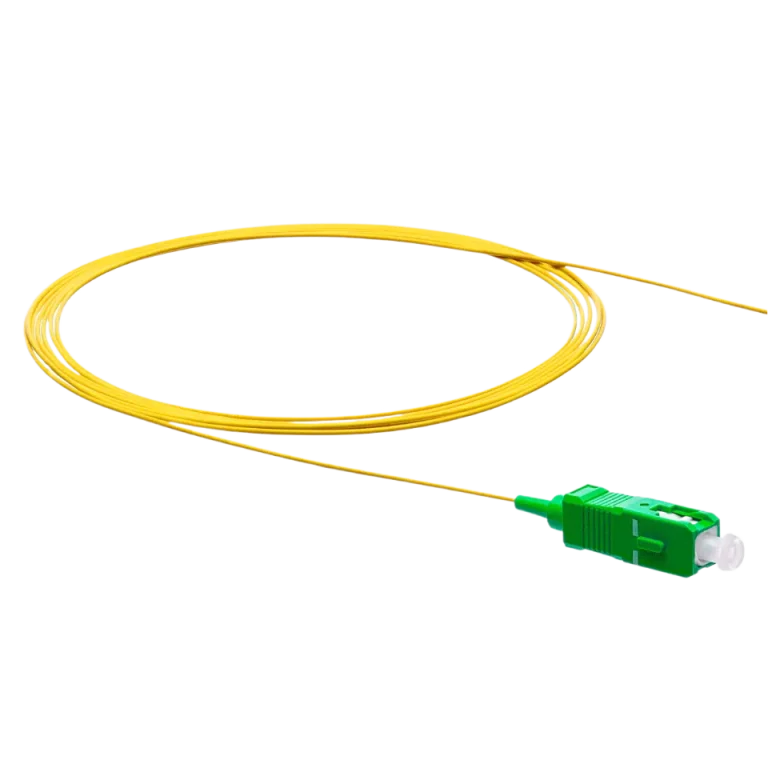

پیگتیل فیبر نوری
پیگتیل فیبر نوری قطعهای کوتاه از کابل فیبر نوری است که در یک سر خود دارای کانکتور و در سر دیگر بدون کانکتور میباشد.
سر بدون کانکتور معمولاً برای جوش فیوژن (Fusion Splicing) به فیبرهای داخل کابل اصلی یا پچپنل متصل میشود.
استفاده از پیگتیل باعث میشود عملیات اتصال و نگهداری در شبکههای فیبر نوری سریعتر، ایمنتر و با افت سیگنال کمتر انجام شود.
پیگتیلها در دو نوع Single Mode و Multimode تولید میشوند و معمولاً با پوششهای محافظی از نوع LSZH عرضه میگردند تا در برابر حرارت، رطوبت و شرایط محیطی مقاوم باشند.
این قطعات دارای کانکتورهایی از نوع SC، LC، FC، ST، DIN و E2000 هستند که بر اساس نوع شبکه و تجهیزات انتخاب میشوند.
میزان تضعیف نوری در پیگتیلها معمولاً کمتر از ۰.3dB است و بازتاب سیگنال بسته به نوع پرداخت سطح (Polish Type) میتواند از نوع UPC یا APC باشد.
محدوده دمای کاری استاندارد آنها از ۴۰- تا ۷۵+ درجه سانتیگراد است که امکان استفاده در محیطهای صنعتی و مخابراتی را فراهم میسازد.

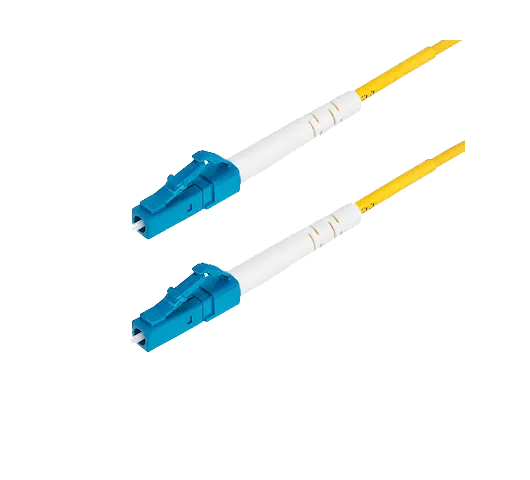

پچکورد فیبر نوری
پچکورد فیبر نوری کابلی است که در هر دو سر خود دارای کانکتورهای فیبر نوری میباشد و برای برقراری ارتباط بین تجهیزات فعال نوری مانند سوئیچها، ترانسیورها و پچپنلها استفاده میشود.
این کابلها نقش مهمی در تضمین کیفیت و پایداری انتقال داده در شبکههای فیبر نوری دارند.
پچکوردها در دو ساختار Simplex (تک فیبر) و Duplex (دو فیبر) و در انواع Single Mode و Multimode تولید میشوند.
نوع Single Mode برای انتقال سیگنال در فواصل طولانی و با پهنای باند بالا استفاده میشود، در حالی که نوع Multimode برای ارتباطات در فواصل کوتاهتر مانند مراکز داده و شبکههای داخلی کاربرد دارد.
جنس فیبر معمولاً از برندهای معتبر نظیر Corning یا Sumitomo بوده و قطر کابلها بر اساس نیاز پروژه در سایزهای ۰.9mm، 2mm یا 3mm انتخاب میشود.
پچکوردهای استاندارد دارای تلفات نوری کمتر از ۰.3dB و بازتاب نوری بالاتر از 50dB هستند و از استانداردهای IEC-61754-20 و RoHS پیروی میکنند.
افت نوری بسیار پایین، بازتاب نوری کنترلشده
روکش ایمن با استاندارد LSZH برای محیطهای حساس
بستهبندی صنعتی برای دوام و اطمینان در حملونقل
