آداپتور فیبر نوری
آداپتور فیبر نوری که با نام کوپلر فیبر نوری (Fiber Optic Adapter) نیز شناخته میشود،
قطعهای مکانیکی است که وظیفه اتصال و هممحوری دقیق بین دو کانکتور فیبر نوری را بر عهده دارد.
این قطعه بهمنظور ایجاد اتصالات مطمئن، پایدار و کمافت بین پچکوردها، پیگتیلها و سایر تجهیزات فیبر نوری در سیستمهای مخابراتی مورد استفاده قرار میگیرد.
آداپتورها از اجزای کلیدی در زیرساخت شبکههای نوری هستند و نقش اصلی آنها، انتقال سیگنال نوری بین دو کانکتور بدون افت محسوس در توان سیگنال است.
این قطعات دارای Sleeve Alignment (لوله هممحورکننده) از جنس سرامیک یا فلز با دقت بالا میباشند که همترازی هسته فیبرها را تضمین کرده و تلفات انتقال را به حداقل میرسانند.
آداپتورهای فیبر نوری بر اساس نوع کابل در دو گروه Single Mode و Multimode تولید میشوند
و از نظر نوع پرداخت سطح کانکتور به مدلهای PC، UPC و APC تقسیم میشوند.
همچنین این آداپتورها در ساختارهای مختلفی مانند Simplex، Duplex و Hybrid طراحی شدهاند تا با انواع کانکتورهای SC، LC، FC، ST، DIN و E2000 سازگار باشند.
مشخصات فنی عمومی آداپتورهای فیبر نوری :
- مقدار افت ورودی (Insertion Loss): ≤ 0.2dB
- تغییر مشخصات پس از ۵۰۰ بار اتصال: کمتر از 0.1dB
- بازه دمای کاری: -۴۰°C تا +۷۵°C
- مطابق با استانداردهای: IEC60B74-14، FOCIS-3، TIA/EIA-604-3A، RoHS
آداپتورهای فیبر نوری: نقش، ساختار و کاربردها
آداپتورهای فیبر نوری از اجزای کلیدی در زیرساختهای ارتباطی مبتنی بر فیبر نوری بهشمار میآیند. این قطعات کوچک اما حیاتی، وظیفه همراستا سازی دقیق کانکتورها و ایجاد یک مسیر نوری پایدار با حداقل تلفات را بر عهده دارند.
با گسترش روزافزون شبکههای مخابراتی پرسرعت، فناوری فیبر نوری بهعنوان ستون فقرات انتقال دادههای حجیم مطرح شده است. در این میان، کیفیت و دقت اتصال بین کابلها و تجهیزات نوری اهمیت ویژهای دارد. آداپتور فیبر نوری بهعنوان واسطی مکانیکی–نوری، امکان اتصال دو کانکتور فیبر نوری را فراهم کرده و نقش تعیینکنندهای در حفظ کیفیت سیگنال ایفا میکند.
تعریف و عملکرد آداپتور فیبر نوری
آداپتور فیبر نوری (Fiber Optic Adapter) قطعهای است که دو کانکتور فیبر نوری همنوع یا غیرهمنوع را بهصورت دقیق و هممحور به یکدیگر متصل میکند. عملکرد اصلی آن، تراز کردن هستههای فیبر بهگونهای است که نور با کمترین افت و بازتاب از یک فیبر به فیبر دیگر منتقل شود.
اهمیت کیفیت آداپتور در شبکههای نوری
کیفیت آداپتور فیبر نوری تأثیر مستقیمی بر پارامترهایی نظیر افت insertion loss و بازتاب return loss دارد . آداپتورهای بیکیفیت میتوانند موجب افزایش تلفات، کاهش نسبت سیگنال به نویز و در نهایت افت عملکرد کل شبکه شوند. ازاینرو، انتخاب آداپتور استاندارد و با دقت ساخت بالا، یکی از الزامات طراحی شبکههای نوری حرفهای است.
آداپتور فیبر نوری LC Duplex Multimode :
نوع فیبر: Multimode
نوع پولیش: PC
ساختار: Duplex
جنس بدنه: فلزی با آستین سرامیکی
کاربرد: اتصال پچکوردهای OM3 و OM4 در دیتا سنترها
.
.
.
آداپتور فیبر نوری FC/APC Singlemode :
- بر اساس نوع کانکتور:
- SC، LC، ST، FC, DIN
- بر اساس نوع فیبر:
- سینگلمود (Single Mode)
- مالتیمود (Multi Mode)
- بر اساس پولیش کانکتور:
- UPC (Ultra Physical Contact)
- APC (Angled Physical Contact)
- بر اساس کاربرد:
- آداپتورهای پنلی
- آداپتورهای دیواری یا رکمونت
ساختار و اجزای اصلی
آداپتورهای فیبر نوری معمولاً از اجزای زیر تشکیل میشوند:
- بدنه (Housing): اغلب از پلاستیک مهندسیشده یا فلز ساخته میشود و استحکام مکانیکی آداپتور را تضمین میکند.
- آستین همترازی (Alignment Sleeve): مهمترین بخش آداپتور که معمولاً از سرامیک یا فسفر برنز ساخته میشود و دقت همراستاسازی کانکتورها را بر عهده دارد.
- درپوش یا مکانیزم قفلکننده: برای تثبیت کانکتورها و جلوگیری از جابهجایی ناخواسته.

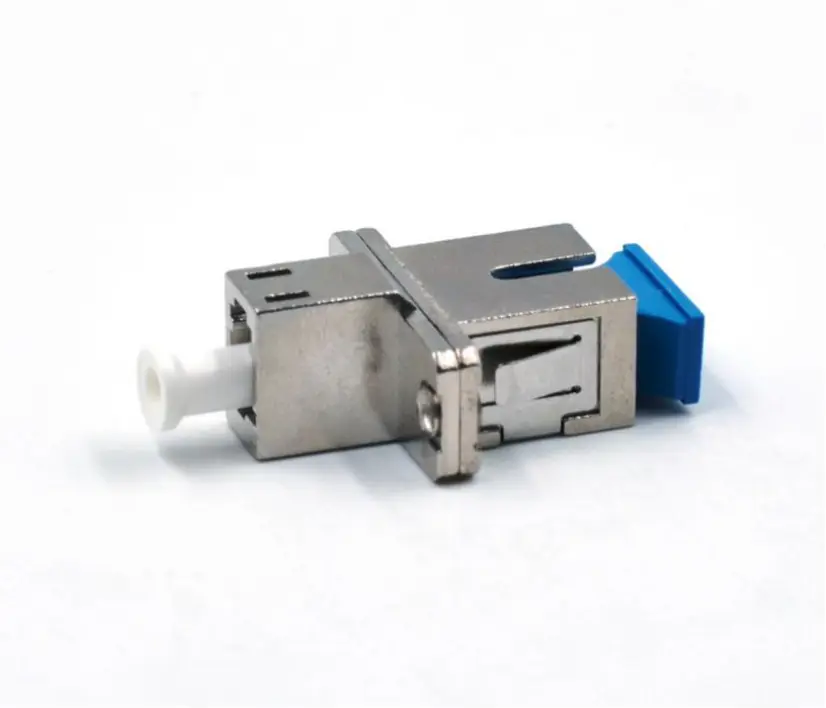

آداپتور هیبرید SC/LC Singlemode
نوع: Hybrid (اتصال بین دو نوع کانکتور متفاوت)
فیبر: Singlemode
جنس بدنه: فلزی با آستین سرامیکی
کاربرد: ارتباط بین تجهیزات با کانکتورهای متفاوت در رکها و ODF
.
.
.
.
.
کاربردها
• سیستمهای نظارت و امنیت
• تجهیزات پزشکی و صنعتی مبتنی بر فیبر نوری
