معرفی فیبر نوری و ملزومات
فیبر نوری یکی از پیشرفتهترین روشهای انتقال داده است که با استفاده از نور، سرعت و کیفیت بالایی را در شبکه فراهم میکند.
این سیستم نسبت به کابلهای مسی تلفات کمتر و پهنای باند بیشتری دارد و بههمین دلیل در شبکههای مخابراتی و دیتاسنترها استفاده میشود.

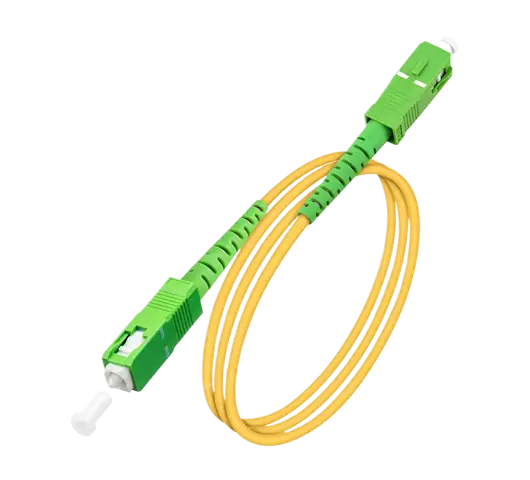

* پچکورد
کابل کوتاهی است که دو سر آن کانکتور نصب شده و برای اتصال تجهیزات به پچپنل یا آداپتور استفاده میشود.
پچکوردها در مدلهای سینگلمود و مالتیمود تولید میشوند.
* پیگتیل
کابلی است که یک سر آن کانکتور دارد و سر دیگر برای جوش فیوژن به فیبرهای اصلی استفاده میشود.
پیگتیلها معمولاً داخل پچپنل یا فرباکس برای ایجاد اتصال دائمی استفاده میشوند.
* آداپتور
قطعهای برای اتصال دو کانکتور فیبر و ایجاد لینک پایدار میان آنها است.
این آداپتورها در انواع SC، LC، ST و FC وجود دارند.
* پچپنل
محلی برای نظمدهی و مدیریت اتصالات فیبر در رک است.
پیگتیلها داخل پچپنل جوش میخورند و اتصالها از طریق پچکورد انجام میشود.
مجموعه این تجهیزات باعث ایجاد شبکه فیبر نوری منظم، پایدار و قابل مدیریت میشود.
پیگتیل و پچکورد فیبر نوری
امروزه در صنعت مخابرات و شبکه ، از پچکوردهای فیبر نوری به طور گسترده برای اتصال بین تجهیزات و زیرساختهای نوری استفاده میشود.
پیگتیل و پچکورد هر دو از اجزای کلیدی در شبکههای فیبر نوری هستند که وظیفه انتقال سیگنال نوری بین تجهیزات را بر عهده دارند.
– تفاوت اصلی این دو در نوع کانکتور است؛ پچکورد در هر دو سر دارای کانکتور میباشد، در حالی که پیگتیل فقط در یک سر دارای کانکتور است و سر دیگر آن به فیبر داخل پچپنل یا تجهیزات دیگر جوش داده میشود.
این محصولات در انواع Simplex و Duplex و با کانکتورهای مختلفی مانند SC، LC، FC، ST، DIN و E2000 تولید میشوند.
پچ کورد و پیگتیل فیبر نوری
پچ کورد و پیگتیل فیبر نوری دو نوع کابل نوری هستند که برای اتصال تجهیزات در شبکههای فیبر نوری به کار میروند.
پچ کورد کابلی است که در هر دو سر خود دارای کانکتور آماده مانند LC، SC یا FC است و مستقیماً بین تجهیزات،پچ پنلها و ماژولها استفاده میشود. این کابلها در اندازههای مختلف تولید میشوندو معمولاً در رکها و مراکز داده برای ایجاد ارتباط سریع و قابلتغییر به کار میروند.
پیگتیل در مقابل، تنها در یک سر خود دارای کانکتور است و سر دیگر آن آزاد و آماده برای فیوژن با فیبرهای اصلی میباشد. این نوع کابل در اتصالات دائمی مانند باکسهای توزیع فیبر یا ترمینالهای نوری به کار میرود و افت سیگنال کمتری نسبت به اتصالات مکانیکی دارد.
تفاوت اصلی میان پچ کورد و پیگتیل در نوع اتصال است؛ پچ کورد برای ارتباط سریع و قابلجداسازی طراحی شده و پیگتیل برای اتصال ثابت و کمافت کاربرد دارد. هر دو نوع در مدلهای سینگلمود و مالتیمود تولید میشوند که بسته به فاصله و پهنای باند مورد نیاز انتخاب میشوند.
تمیزی کانکتورها، رعایت شعاع خم مجاز و استفاده از آداپتورهای باکیفیت از عوامل مؤثر بر عملکرد این کابلها است. نگهداری و تست دقیق، تضمینکنندهی انتقال مطمئن در شبکههای فیبر نوری میباشد.
بهطور رسمی، ملزومات فیبر نوری شامل موارد زیر میشوند:
| اجزای غیرفعال : | انواع کابلهای فیبر نوری ، کانکتورها ، آداپتورها ، پچکوردها ، اسپلیترها ، مفصلها و جعبههای توزیع |
| اجزای فعال : | ماژولهای نوری ( SFP، QSFP و …) ، فرستندهها و گیرندههای نوری ، تجهیزات OLT و ONU/ONT |
| تجهیزات نصب و تست : | دستگاه فیوژن ، کلیور ، پاورمتر نوری ، OTDR و ابزارهای جانبی |
| استانداردها و الزامات فنی : | استانداردهای بین المللی مانند ITU-T، IEC ، ISO/IEC و TIA که مشخصات عملکردی ، ایمنی و کیفیت را تعیین میکنند . |
آداپتور فیبر نوری
متد طراحی آداپتور ها برای دو دسته کابل های سینگل مود و مالتی مود است ، با توجه به اشکال و ساختارهای مختلف، این آداپتورها را می توان درکلاس های مختلفی با کانکتورهای همسان(LC to LC , FC to FC , SC to SC )وکانکتورهای ناهمسان یاهیبریدی (LC to FC , LC to SC , FC to SC ) طبقه بندی کرد. آداپتورها ابزارهای کوچکی هستندکه اغلب به جهت اتصال دادن کابلهای فیبر نوری استفاده میشوند . گاهی این آداپتورها را با نام کوپلر میشناسند ، این آداپتور ها به شکل های مختلفی در بازار رواج دارند و مورد استفاده قرار می گیرند ، امانکته اصلی تمامی آنها ، عملکرد یکسانشان است.
این آداپتور ها اگرچه ممکن است شکل های متفاوتی داشته باشند ، اما عملکرد تمامی آنها یکسان است، آداپتور ها امکان اتصال کابل ها و در نتیجه ارتباط همزمان بسیاری از دستگاه ها به یکدیگر را فراهم می کند .
