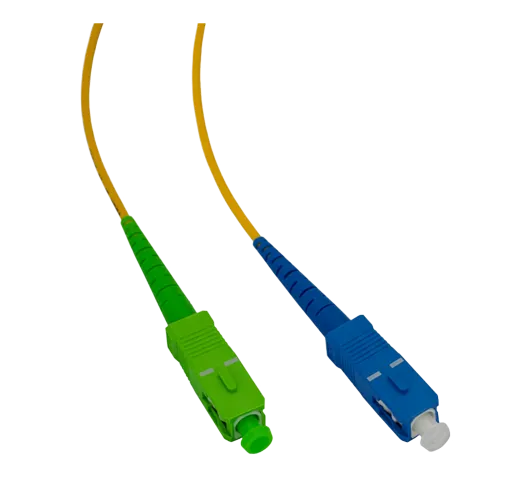

پچکورد فیبر نوری
پچکورد فیبر نوری کابلی است که در هر دو سر خود دارای کانکتورهای فیبر نوری میباشد و برای برقراری ارتباط بین تجهیزات فعال نوری مانند سوئیچها، ترانسیورها و پچپنلها استفاده میشود.
این کابلها نقش مهمی در تضمین کیفیت و پایداری انتقال داده در شبکههای فیبر نوری دارند.
پچکوردها در دو ساختار Simplex (تک فیبر) و Duplex (دو فیبر) و در انواع Single Mode و Multimode تولید میشوند.
نوع Single Mode برای انتقال سیگنال در فواصل طولانی و با پهنای باند بالا استفاده میشود، در حالی که نوع Multimode برای ارتباطات در فواصل کوتاهتر مانند مراکز داده و شبکههای داخلی کاربرد دارد.
جنس فیبر معمولاً از برندهای معتبر نظیر Corning یا Sumitomo بوده و قطر کابلها بر اساس نیاز پروژه در سایزهای۰.9mm، 2mm یا 3mm انتخاب میشود.
پچکوردهای استاندارد دارای تلفات نوری کمتر از ۰.3dB و بازتاب نوری بالاتر از 50dB هستند و از استانداردهای IEC-61754-20 و RoHS پیروی میکنند
پچپنل فیبر نوری
محلی برای نظمدهی و مدیریت اتصالات فیبر در رک است.
پیگتیلها داخل پچپنل جوش میخورند و اتصالها از طریق پچکورد انجام میشود.
مجموعه این تجهیزات باعث ایجاد شبکه فیبر نوری منظم، پایدار و قابل مدیریت میشود.
قطعهای برای اتصال دو کانکتور فیبر و ایجاد لینک پایدار میان آنها است.
این آداپتورها در انواع SC، LC، ST و FC وجود دارند.

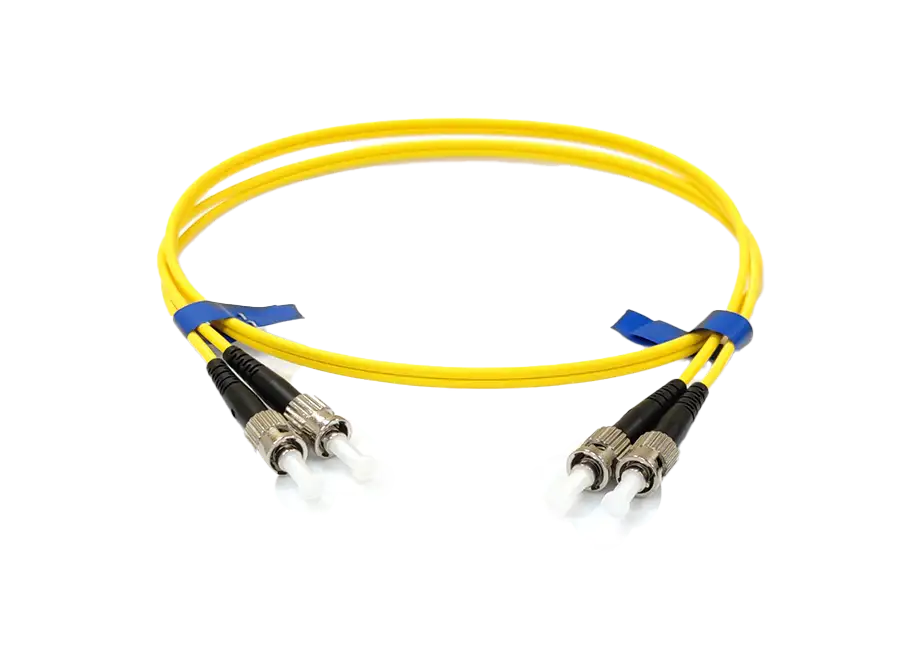

پچکورد فیبر نوری Single Mode G652D
کابل فیبرنوری سینگل مد (Single Mode Fiber optic Cable) یا تک حالته یک نوع کابل فیبرنوری است که برای انتقال اطلاعات به کمک فیبرنوری با سرعت بالا و در فواصل طولانی مناسب هستند
مشخصات فنی:
| نوع کابل: | OS2-LSZH |
| نوع کانکتور: | SC/LC/FC/ST/DIN |
| قطر کابل: | ۰.9mm / 2mm / 3mm |
| برند فیبر: | Sumitomo , Fujikura |
| تضعیف سیگنال: | کمتر از ۰.3dB |
| استانداردها: | IEC-61754-20 ، RoHS |
پچکورد فیبر نوری Single Mode G657 A1,A2
فیبر نوری تک حالته به عنوان یکی از بهترین گزینهها برای انتقال دادهها در فواصل طولانی در شبکههای ارتباطات ، ارتباطات اپتیکی، اینترنت فیبرنوری، اتصالات فیبرنوری در مراکز داده و ارتباطات سریع در صنعت استفاده میشوند.
مشخصات فنی:
| نوع کابل: | OS2-LSZH |
| نوع کانکتور: | SC/LC/FC/ST/DIN |
| قطر کابل: | ۰.9mm / 2mm / 3mm |
| برند فیبر: | Sumitomo , Fujikura |
| تضعیف سیگنال: | کمتر از ۰.3dB |
| استانداردها: | IEC-61754-20 ، RoHS |
پچکورد فیبرنوری Multimode OM1,OM2,OM3,OM4
فیبر نوری مالتی مد یا چند حالته، قابلیت انتقال دادهها با سرعتهای بالا را دارا است و برای ارتباطات در فواصل کوتاه مناسب است. با این حال، محدودیتهایی نیز دارد؛ برای مثال، این کابلها در فواصل بلندتر، سرعت و کیفیت انتقال دادهها را کاهش میدهند و برای اینکه بتوان از فیبر نوری چند حالته در فواصل بلندتر استفاده کرد، باید از تجهیزات اضافی مانند تقویتکنندههای نوری استفاده شود.
مشخصات فنی:
| نوع کابل: | OM1,OM2,OM3,OM4-LSZH |
| نوع کانکتور: | SC/LC/FC/ST |
| قطر کابل: | ۰.9mm / 2mm / 3mm |
| برند فیبر: | corning |
| تضعیف سیگنال: | کمتر از ۰.3dB |
| استانداردها: | IEC-61754-20 ، RoHS |
افت نوری بسیار پایین، بازتاب نوری کنترلشده
روکش ایمن با استاندارد LSZH برای محیطهای حساس
بستهبندی صنعتی برای دوام و اطمینان در حملونقل
